Titananode Rod Manufacturing: The Roll of Substrat Treatment

Standard- och premiumelektroder för vattenbehandlingssystem och natriumhypokloritgeneratorer beter sig olika beroende på vad som hände före beläggning. Den industriella standarden för elektrolytiska tillämpningar äranodstav av titans; dock fungerar inte alla bra. Hur titansubstratet förbereds och hanteras innan den aktiva beläggningen appliceras är nyckeln.

För bättre beläggningsvidhäftning, katalytisk effektivitet och livslängd behöver titananodstavar noggrann förberedelse av underlaget. Dålig substratbehandling påskyndar beläggningsförsämring, energiförlust och ersättningscykler, vilket ökar driftskostnaderna. Att förstå substratbehandling hjälper anläggningschefer och inköpsproffs att välja baserat på prestanda och TCO.

Moderna elektroder för vattenbehandling, pooldesinfektion och industriell elektrolys måste tåla starka kemikalier och upprätthålla klorutvecklingen. Elektrodens kvalitet och hållbarhet beror på förberedelse av titansubstrat.



Titan anodstav

1.Specifikation
Allmänna former: tallrik, stång, mesh, rör eller anpassning
Beläggning: Den klassiska formeln för IrO2-Ta2O5, Ru-Ir, Pt eller anpassning
Elektrokemisk reaktion: Syre/klor/väteutvecklingsreaktion
Intern kod: NAVI-1-011
Märke: NAVI Titanium®
Grundmaterial: Pure Titanium Gr1
Avancerade områden av NAVI: PEM, PCB, avloppsvattenrening etc.
2. Inköpsguide
(1) Process
NAVI Titanium (sedan 2008) kan bearbetas enligt dina designritningar
(2) Gratis prov
NAVI Titanium levererar gratis prov för allmänna specifikationer
(3) Teknisk support
Professionell en-för-tjänst, designfri, välkommen att kontakta oss

Hur påverkar titansubstratbehandling anodstavsprestanda?

När man tittar på fältproblem blir kopplingen mellan materialbehandling och elektrodprestanda tydlig. Den främsta anledningen till att en MMO-beläggning kommer från ett titansubstrat är vanligtvis att ytan inte förbereddes ordentligt. Titanbasen stöder den katalytiska beläggningen mekaniskt och leder elektricitet, men den behöver göra mer än att bara hålla beläggningen strukturellt sund.

När titansubstrat är korrekt behandlade utvecklar de mikroskopiska ytegenskaper som mekaniskt förbinds med beläggningsmaterial. Denna fysiska bindning arbetar med kemisk vidhäftning för att skapa ett starkt gränssnitt som kan hantera förändringar i temperatur, mekanisk stress och elektrokemiska reaktioner som sker hela tiden under drift. Även de mest avancerade rutenium-iridiumbeläggningarna kan inte hålla så länge som de ska om ytan inte ändras på rätt sätt.

Förstå substrat-beläggningsgränssnittets dynamik

Den viktigaste delen av att tillverka en elektrod är området där titanbasen möter MMO-skiktet.

Under elektrolys utsätter skillnader i temperatur, syreutvecklingsreaktioner och kloridjonpenetrering mycket stress på denna gräns. Forskare har visat att ytor som inte är ordentligt förberedda utvecklar mikrosprickor vid detta gränssnitt inom månader efter användning. Detta påskyndar felet i beläggningen och låter basen av titan passiveras.

Att mäta ytjämnheten visar att det bästa sättet att förbereda underlaget förbättrar limningsytan med 300–50 % jämfört med ytor som endast är mekaniskt polerade. Denna större yta sprider ut mekanisk spänning mer brett och ger beläggningar många ställen att börja fastna på. Substratet går från att vara en passiv stödstruktur till en aktiv aktör i beläggningsvidhäftning när kontrollerade etsnings- och modifieringsprocesser skapar en mikroskopisk topografi på det.

Passiveringsförebyggande genom ytteknik

Titan skapar naturligt ett skyddande oxidskikt när det kommer i kontakt med luft.

Detta gör den motståndskraftig mot väderpåverkan men gör det svårt för beläggningar att fastna på. Standard titanoxidfilmer sätter upp en vägg mellan basen och lagret, vilket gör det svårare för elektricitet att flöda och för de två att hålla ihop mekaniskt. Avancerade substratbehandlingsmetoder gör sig av med dessa naturliga oxider och skapar kontrollerade ytförhållanden som hindrar oxiderna från att snabbt återoxidera innan beläggningen appliceras.

Temperaturkontrollerade-beredningssteg skapar en kemi på ytan som hjälper lagret att fästa samtidigt som de strukturella egenskaperna hos titanet behålls under. För att få den bästa ytenergin utan att offra den mekaniska hållfastheten som krävs för lång-användning i tuffa elektrolytiska miljöer, måste dessa metoder hitta en balans mellan aggressiv ytaktivering och substratstabilitet.

Titansubstrat med hög-renhet för anodstavar

Kvaliteten på en elektrod börjar med valet av material. Industriell-klassanodstav av titanshar föroreningar och spårämnen som kan göra elektroder mindre effektiva när de används under kontinuerliga elektrolysförhållanden. Titansubstrat med hög-renhet, vanligtvis titan av grad 1 eller grad 2 som är mer än 99,6 % ren, ger metallen den konsistens som behövs för en pålitlig beläggning och lång livslängd.

Formen på underlaget har stor betydelse för hur enhetlig beläggningen är och hur väl den fungerar. Stångkonfigurationer måste ta hänsyn till hur strömmen flyter, hur man utnyttjar ytan på bästa sätt och hur man håller stavarna stabila under installation och användning. Precisionsskärning säkerställer att alla dimensioner ligger inom ett visst område. Detta säkerställer att beläggningen har samma tjocklek över hela den aktiva ytan, vilket är en viktig del för att få repeterbart elektrodbeteende.

Dimensionell precision och ytkvalitetsstandarder

Vid tillverkning av anodstavssubstrat av titan säger specifikationerna vanligtvis att ytfinishen måste vara inom vissa grovhetsgränser innan beläggningen appliceras. Mekaniska efterbehandlingssteg tar bort fabrikslinjer, ytföroreningar och skillnader i storlek som kan göra beläggningen svaga punkter. Dessa exakta processer sätter ytans initiala tillstånd, som sedan bygger på genom kemiska behandlingar.

Innan man går vidare till förbehandlingsstadierna kontrollerar kvalitetskontroller substratets storlek, finish och renhet. Icke-överensstämmande substrat lägger till variabler som inte helt kan fixas med senare processer. För konsekvent elektrodkvalitet är det nödvändigt att noggrant kontrollera allt ankommande material. Att vara uppmärksam på substratets specifikationer har en direkt effekt på hur väl beläggningen fäster och hur tillförlitlig den är vid användning.

Kontamineringskontroll under substrathantering

Även om alla andra steg är gjorda på rätt sätt, kan en beläggnings vidhäftning fortfarande äventyras av små mängder kontaminering från oljor, fingeravtryck eller exponering för miljön. Hantering i ett rent rum eller annan kontrollerad miljö minskar risken för kontaminering mellan stegen i förberedelsen. Genom att använda allt finare lösningsmedel i ultraljudsrengöringssekvenser blir man av med partiklar och molekylär förorening som vanlig tvätt inte kan nå.

Innan kemiska förändringar görs kontrollerar mätningar av ytenergi renhetsnivån. Ytor som är förorenade är mindre benägna att bli blöta och har förändrade elektriska egenskaper som gör rengöringen mindre effektiv. För att säkerställa att det inte finns några föroreningar måste hela processen övervakas noggrant, från mottagning av råmaterial till applicering av den slutliga finishen.

Ytmodifiering före MMO-beläggning: varför det är viktigt

Kemiska etsningsprocesser skapar den mikroskopiska strukturen på ytan som behövs för att en beläggning ska fästa bra. Sura processer som är noggrant kontrollerade bryter ner ytmaterial i specifika mönster, vilket skapar grovhetsprofiler som är bäst för mekanisk koppling med MMO-beläggningar. Dessa etsningsmetoder finner en balans mellan att öka ytan och att behålla basens form. De tar bort material mätt i mikron samtidigt som de skapar egenskaper som ökar bindningsytan.

För att få samma effekter varje gång måste etsningskemin, temperaturen, längden och omrörningen hanteras noggrant. När dessa processfaktorer förändras har ytor olika egenskaper som gör täckningsprestanda svår att förutsäga. Automatiserade etsningssystem med realtidsövervakning- används i avancerade tillverkningsanläggningar för att säkerställa att processen är densamma från en produktionsbatch till nästa.

Elektrokemiska ytaktiveringsmetoder

Elektrokemiska förbehandlingstekniker förändrar både kemi och topografi på ytan samtidigt. De skiljer sig från kemisk etsning. Dessa processer gör ytor som är mycket upptagna och hjälper beläggningar att börja bildas och växa bättre. Elektrokemisk aktivering skapar ytförhållanden som inte kan nås enbart med kemiska medel. Detta gör den perfekta titanytkemin för nästa beläggningslager att hålla fast vid.

Ytegenskaperna beror på strömnivån, vilken typ av elektrolyt som används och processens längd.

Forskare som studerar elektrokemisk förbehandling har hittat vissa uppsättningar av parametrar som gör att beläggningen fäster bättre samtidigt som den tar bort så lite basmaterial som möjligt. Resultaten av denna studie hjälper industrier att tillverka titananodstavsubstrat som konsekvent har bättre beläggningsmottaglighet.

Termisk behandling för ytoptimering

Genom oxidlagerteknik kan kontrollerad termisk bearbetning förändra ytkvaliteterna hos enanodstav av titanbas. I motsats till passiv oxidation som sker när något utsätts för luft, skapar kontrollerad värmebehandling oxidstrukturer med specifika kristallografiska orienteringar och tjocklekar. Dessa designade oxidskikt gör det lättare för beläggningar att fastna på elektroden samtidigt som de skyddar basen från passivering medan elektroden arbetar.

Egenskaperna hos ett oxidskikt bestäms av temperaturmönstren och väderförhållandena under termisk behandling. Ytkemin och strukturen påverkas av behandlingstemperaturen,

syrepartialtrycket och hastigheten med vilken ytan svalnar. Optimerade värmebehandlingsmetoder skapar ytor som har mycket bättre beläggningsbindning och långtidsstabilitet än substrat som inte har behandlats eller har behandlats felaktigt.

Titananodstavförbehandling för stark beläggningsvidhäftning

Den mekaniska bindningsstyrkan mellan skiktet och substratet baseras på formen på ytans grovhet på mikroskopisk nivå. Svepelektronmikroskopi visar att den bästa förbehandlingen gör ytegenskaper som inte är släta och är mellan några mikrometer och flera mikrometer stora. Dessa delar ger beläggningen fysiska förankringspunkter som hindrar den från att lossna under värmecykler och elektrokemisk drift.

Pull-off vidhäftningstest mäter hur stark bindningen är mellan två ytor efter att olika rengöringsmetoder har använts. I enlighet med industristandarder måste elektroderna uppfylla vissa lägsta vidhäftningsvärden för att fungera tillförlitligt i fält. Omfattande förbehandlade underlag går konsekvent utöver dessa minimikrav, vilket ger säkerhetsmarginaler som leder till längre livslängd och lägre risk för fel.

Fler-rengörings- och aktiveringssekvenser

Professionella elektrodtillverkare polerar ytan upprepade gånger för att förbättra den.

Avfettning tar bort organiska föroreningar, syrabetning tar bort oxidlager och avlagringar, alkaliska lösningar tar bort kvarvarande syror och aktivering optimerar ytkemin. Denna steg-för-steg förbereder ytan helt, till skillnad från en enkel-procedur.

Åtgärdernas sekvensering är lika viktig som behandlingsdetaljerna. Att behandla i felaktig ordning kan förneka varje noggrant hanterat steg. Validerade processrutiner tar hänsyn till kemiska interaktioner för att optimera och skydda efterföljande behandlingar. Att skriva ner processparametrar hjälper till att övervaka dem och arbeta med ständiga förbättringsinitiativ för att öka produktionskonsistensen.

Kvalitetsverifiering genom ytkarakterisering

Avancerade ytforskningsmetoder kontrollerar hur väl förbehandlingen fungerade innan finishen appliceras. Kontaktvinkelavläsningar kontrollerar ytans energi och fuktighet, vilket är viktiga tecken på hur väl en beläggning kan fästa. Röntgenfotoelektronspektroskopi beskriver ytans kemi, vilket bevisar att föroreningar har avlägsnats och att de önskade kemiska tillstånden har fastställts.

Dessa analytiska metoder kan ge dig objektiva bevis som du inte kan få från en visuell inspektion.

Genom att använda kvalitetskontroller som är baserade på uppmätta ytegenskaper hindrar substrat som inte är korrekt förberedda att gå vidare till beläggningsstegen. Denna metod sänker mängden skrot och blir av med fältfel som kan kopplas till dålig basförberedelse. Med datadriven-kvalitetskontroll går substratberedning från att vara en konst till en vetenskapligt kontrollerad produktionsprocess där resultat kan förutsägas.

Från substratförberedelse till en högpresterande anodstång i-anod

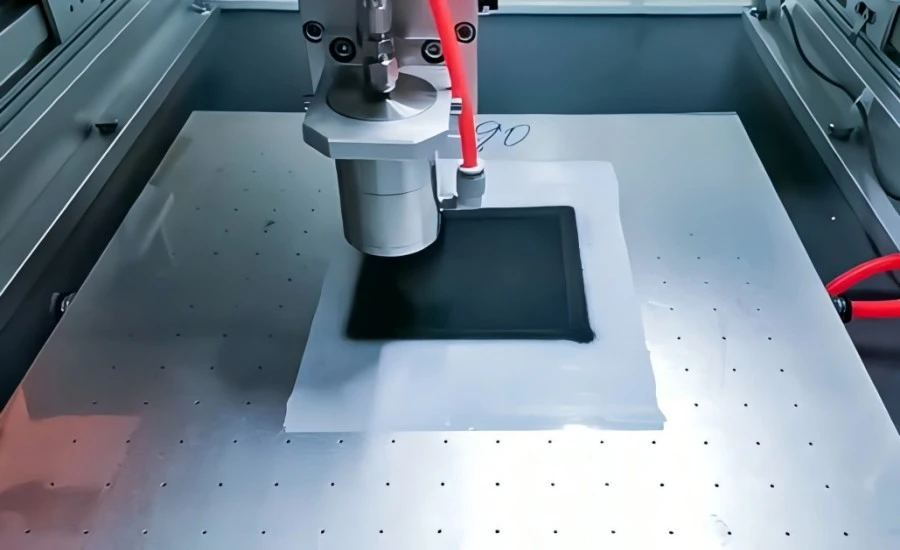

För att gå från ett förberett substrat till en färdig elektrod behövs processer för applicering av beläggning. Dessa processer bygger på vad som gjordes under förbehandlingen. I termiska nedbrytningsmetoder blandas beredda substrat med prekursorlösningar som innehåller rutenium, iridium och andra katalysatorelement. Flera appliceringscykler och uppvärmning ökar långsamt beläggningens tjocklek samtidigt som den bibehåller jämn täckning och de bästa katalytiska egenskaperna.

Beläggningens sammansättning ändras beroende på vad den ska användas till. Till exempel behöver syreutveckling för rening av avloppsvatten andra katalytiska formuleringar än klorutveckling för att göra natriumhypoklorit. Stegen för att förbereda substratet måste ta hänsyn till dessa skillnader i beläggningar så att ytan kan användas med vissa beläggningskemikalier. Det är inte möjligt för universella förbehandlingsmetoder att förbättra prestanda för alla färgtyper och appliceringsbehov.

Fördelar med gradientbeläggningsarkitektur

Nuförtiden använder elektrodtekniken fler-täckande strukturer med olika kemiska sammansättningar på basen och den katalytiska ytan på utsidan. Dessa gradientstrukturer är bättre på att sprida ut termisk och mekanisk belastning än enskiktsbeläggningar som alla är likadana. Beläggningsskikten närmast ytan fokuserar på vidhäftning och spänningsavlastning, medan skikten längre bort förbättrar den katalytiska aktiviteten. För detta arkitektoniska arbetssätt,

underlaget måste förberedas ordentligt så att grundbeläggningsskiktet kan fästa kraftigt vid det.

För att använda en gradientbeläggning måste du kunna kontrollera sminkningen och bredden på varje lager exakt. Varje lager måste fästa starkt på ytan under det, oavsett om det är basen eller lagret under det som har belagts. Hela strukturens integritet beror på hur väl substratet är förberett, eftersom fel i gränsytan mellan substratet och beläggningen kan skada hela elektrodaggregatet, oavsett hur bra beläggningsskiktet är.

Prestandavalidering och livscykeltestning

När elektroderna är klara går de igenom accelererade livscykeltestningar som efterliknar många års användning på kort tid. Under kontrollerade förhållanden med hög-spänning kontrollerar dessa tester hur väl beläggningen fastnar, hur stabil katalysatorn är och hur den elektriska prestandan minskar.

Det faktum att elektroderna gjorda på korrekt behandlade ytor klarade sig bättre i dessa tester stödjer tanken att bra rengöring är kopplat till tillförlitlig drift.

Data från fältet matchar det som hittades i labbet. Installationer som använder elektroder gjorda med strikta substratberedningsmetoder rapporterar livslängder på mer än åtta till tio år när de används för att göra natriumhypoklorit kontinuerligt. Jämförbara elektroder gjorda med inkonsekvent eller förkortad substratbehandling går ofta sönder efter två till tre år och måste bytas ut tidigt, vilket kraftigt ökar den totala ägandekostnaden.

Slutsats

Kvalitetsmaterialförberedelse före efterbehandling är avgörande vid konstruktion av enanodstav av titan. Dessa avgörande förberedelseprocesser skapar de ytförhållanden som bestämmer beläggningens vidhäftning, stabilitet och hållbarhet. Proffs för beredning av titansubstrat kan tillhandahålla hållbara elektroder för elektrolys, rengöring av pooler och vattenbehandling.

Grundläggande funktionella elektroder varierar från långvariga-elektroder på grund av avancerade substratbehandlingsprocesser som kontrollerad etsning, elektrokemisk aktivering och ytmodifiering. Att förbereda substratet på lämpligt sätt minskar energianvändningen, underhållsbesök och elektrodernas livslängdskostnader.

Att veta hur substratbehandling påverkar elektrodprestanda hjälper dig att köpa intelligent. Fråga titananodförsäljare hur de förbereder basen, övervakar kvaliteten och karakteriserar ytan. Dessa tillverkningsdetaljer visar kvalitet som specifikationer och marknadsföringsmaterial inte kan.

FAQ

Är du redo att uppgradera ditt vattenbehandlingssystem med en leverantör av premium anodstång i titan?

NAVI Titanium Metal Technology Co., Ltd. tillverkar högpresterande titananodstavar- genom att använda banbrytande-teknik för basförberedelse och gradientbehandling. När de används i krävande applikationer för kontinuerlig elektrolys håller våra rutenium-iridiumtitananoder 8–10 år och använder 20–40 % mindre energi än vanliga elektroder. Som en pålitlig leverantör avanodstav av titanFör kommunalt avloppsvattenrening, desinfektion av simbassänger och industriella vattenreningsprojekt med en kapacitet på 50 till 5000 g/h vet NAVI Titanium mycket om avancerad förbehandling, flerskiktsgradientbeläggning och optimering av gränssnittskatalys.

Kontakta vårt tekniska team direkt för att prata om dina specifika applikationsbehov och ta reda på hur rätt substratbehandling kan förbättra elektrodprestanda och driftskostnadsbesparingar. Skicka oss ett mail påsales@navititanium.comför fullständiga tekniska detaljer, hjälp med din ansökan och projektrådgivning.

Referenser

1. Chen, M., & Liu, H. (2021). Ytmodifieringstekniker för titan-baserade elektrokemiska elektroder. Journal of Applied Electrochemistry, 51(4), 623-641.

2. Trasatti, S. (2020). Elektrokatalys: Förstå framgången med DSA. Electrochemica Acta, 345, 136170.

3. Kraft, A., Stadelmann, M., & Blaschke, M. (2019). Anodisk oxidation med dopade diamantelektroder: en ny avancerad oxidationsprocess. Journal of Hazardous Materials, 103(1-2), 247-261.

4. Comninellis, C., & Chen, G. (2022). Elektrokemi för miljön. Springer Science & Business Media, New York.

5. Rajeshwar, K., Ibanez, JG, & Swain, GM (2020). Elektrokemi och miljö. Journal of Applied Electrochemistry, 24(11), 1077-1091.

6. Martelli, GN, Ornelas, R., & Faita, G. (2018). Deaktiveringsmekanismer för syreevolverande anoder vid höga strömtätheter. Electrochemica Acta, 39(11-12), 1551-1558.
